バックライト

弊社独自の導光板用パターン加工機を作成し、業界トップクラスの性能を可能とし、LEDの指向角による明暗ムラ対策、 薄肉成形においても御評価いただいております。
その他、御希望や仕様によりエッチング・ブラストパターン等の加工も承ります。
下記にバックライト制作事例と表面パターンのご紹介させていただきます。

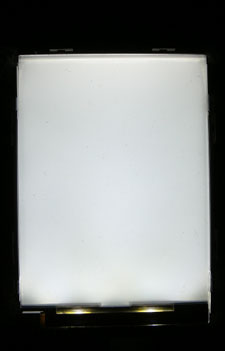

2inch LGP (t=0.4mm)
両面V溝
LED=4灯(power1700 20mA)
=<AVE 7000>
シート構成=ESR+拡散+BEF×2

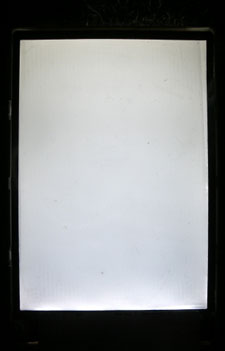

2.7inch LGP (t=0.7mm)
発光面V溝/反射面ドット(1)
線上光源=2灯(power580 20mA)
=<AVE 3100cd/?>
シート構成=ESR+拡散+BEF×2
3inch LGP (t=0.3mm)
両面V溝
LED=6灯(power2150 20mA)
=<AVE 8000cd/?>
シート構成=ESR+拡散+BEF×2
イメージ イメージ イメージ
3inch LGP (t=1.5mm)
発光面鏡面/反射面ドット(2)
LED=3灯(40mA)
=<AVE 1500cd/?>
シート構成=白反射+拡散
4.3inch LGP (t=0.75mm)
両面V溝
LED=7灯(power1700 24mA)
=<AVE 3500cd/?>
シート構成=白反射+拡散+BEF×2
5inch LGP (t=0.5mm)
発光面鏡面/反射面ドット(1)
LED=2灯(power2150 8mA)
=<AVE 90cd/?>
シート構成=ESR+拡散
イメージ イメージ イメージ

導光板表面パターン

V溝パターン ドット(1) ドット(2)
×50 クリックすると拡大します クリックすると拡大します クリックすると拡大します
×200 クリックすると拡大します クリックすると拡大します クリックすると拡大します
V溝深さ=10μm ドット径=8μm
深さ=5μm
ドット径=200μm
深さ=15μm
